Texas Instruments BQ21040DBVR
- Teilenr.:
- BQ21040DBVR
- Hersteller:
- Texas Instruments
- Kategorie:
- Batterieladegeräte
- Verpackung:

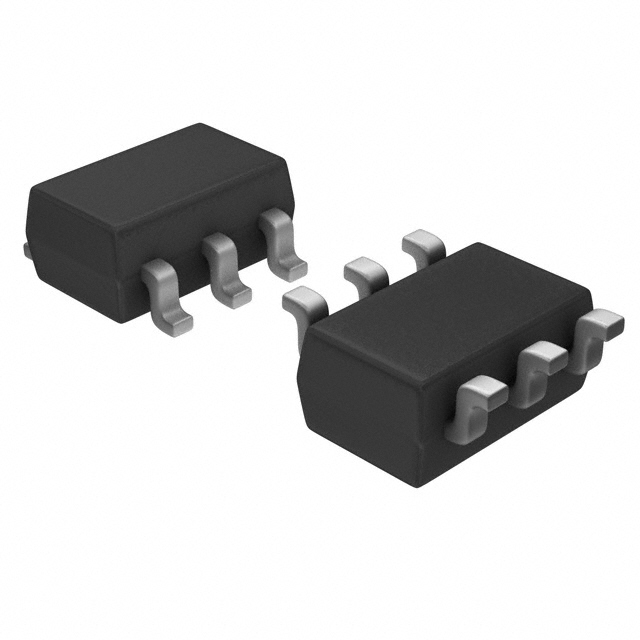

- SOT-23-6
- Datenblatt:
-
BQ21040DBVR.pdf
- Beschreibung:
- IC BATT CHG LI-ION 1CELL SOT23-6
- Zahlung:
- Versand:
Produktdetails
Description
The BQ21040DBVR device is a highly integrated Li-Ion and Li-Pol linear battery charger device targeted at spacelimited portable applications. The device operates from either a USB port or AC adapter. The high input voltage range with input overvoltage protection supports low-cost unregulated adapters. The BQ21040DBVR has a single power output that charges the battery. A system load can be placed in parallel with the battery as long as the average system load does not keep the battery from charging fully during the 10 hour safety timer. The battery is charged in three phases: conditioning, constant current and constant voltage.
In all charge phases, an internal control loop monitors the IC junction temperature and reduces the charge current if an internal temperature threshold is exceeded. The charger power stage and charge current sense functions are fully integrated. The charger function has high accuracy current and voltage regulation loops, charge status display, and charge termination. The pre-charge current and termination current threshold are fixed to 20% and 10%, respectively. The fast charge current value is programmable through an external resistor.
Key Features:
Charging Capabilities:- 1% charge voltage accuracy for consistent and safe battery performance
- 10% charge current accuracy for reliable current control
- Supports programmable charge current up to 800 mA via an external resistor
- Ultra-low battery leakage current: only 1 µA
- Optimized for 4.2-V Li-Ion and Li-Pol cells
- 30-V input tolerance with 6.6-V overvoltage protection
- Dynamic Power Management (DPM) to regulate input voltage under varying conditions
- Thermal regulation at 125°C and shutdown protection at 150°C
- Short-circuit protection on OUT and ISET pins
- NTC thermistor input for battery temperature monitoring
- Fixed 10-hour safety timer to prevent prolonged overcharge
- Charging status indication (Charging/Done)
- Compact SOT-23 package for efficient PCB design
Typical Applications:
- EPOS (Electronic Point of Sale) terminals
- Medical endoscopy equipment
- BLE speakers and wireless headsets
- Low-power handheld devices

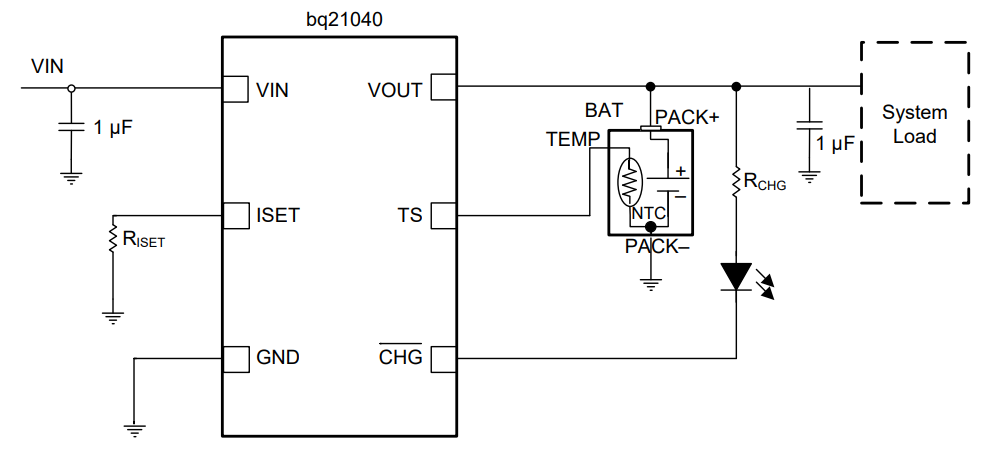

Simplified Schematic

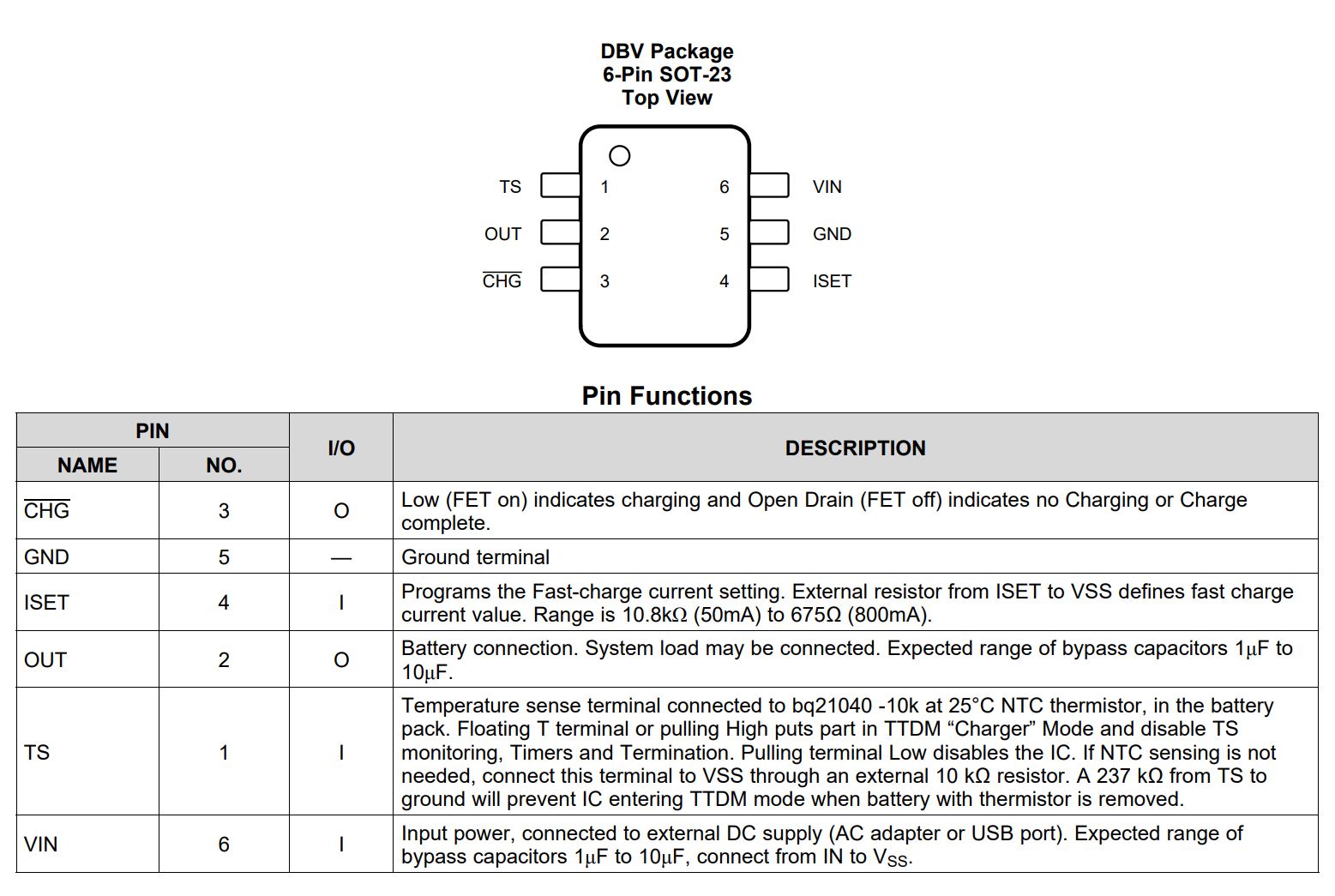

Pin Configuration and Functions
BQ21040DBVR Spezifikationen
- Spezifikationen
- Häufig gestellte Fragen
- Eigenschaften
- Eigenschaftswert
- Hersteller
- Texas Instruments
- Serie:
- -
- Verpackung/Gehäuse:
- SOT-23-6
- Verpackung:
- Tape & Reel (TR)
- Produktstatus:
- Active
- Batteriechemie:
- Lithium Ion/Polymer
- Anzahl der Zellen:
- 1
- Strom - Laden:
- Constant - Programmable
- Programmierbare Funktionen:
- -
- Fehlerschutz:
- Over Temperature, Over Voltage, Short Circuit
- Ladestrom - Max:
- 800mA
- Akkupackspannung:
- 4.2V
- Spannung - Versorgung (Max):
- 6.45V
- Schnittstelle:
- USB
- Betriebstemperatur:
- 0°C ~ 125°C (TJ)
- Klasse:
- -
- Qualifizierung:
- -
- Montageart:
- Surface Mount
- Lieferant Gerätepaket:
- SOT-23-6
- Kategorie:
- Batterieladegeräte
1. Wie bestelle ich BQ21040DBVR auf Bomkey (HK) Elektronik GmbH?
Derzeit, Bomkey (HK) Elektronik GmbH bieten wir nur Peer-to-Peer-Bestellabwicklung an. Wenn Sie eine Anfrage (RFQ) einreichen, wird unser professioneller Agent Sie mit den wettbewerbsfähigen Preisen auf dem globalen Markt kontaktieren. Wenn Sie unser Angebot annehmen, wird unser Agent Sie auffordern, die Bestellung abzuschließen..
2. Wie stellt Bomkey (HK) Elektronik GmbH sicher, dass BQ21040DBVR vom Originalhersteller oder autorisierten Händlern stammt?
Wir verfügen über ein professionelles und erfahrenes Qualitätskontrollteam, das die BQ21040DBVR. Alle Lieferanten müssen unsere Qualifikationsprüfungen bestehen, bevor sie ihre Produkte, einschließlich BQ21040DBVR auf Bomkey (HK) Elektronik GmbH; legen wir mehr Wert auf die Kanäle und die Qualität von BQ21040DBVR Produkten als jeder andere Kunde. Wir führen strenge Lieferantenaudits durch, sodass Sie mit Vertrauen einkaufen können. .
3. Sind die angezeigten BQ21040DBVR Preise und der Lagerbestand korrekt?
Der Preis und der Lagerbestand von BQ21040DBVR schwanken häufig und können nicht rechtzeitig aktualisiert werden. Sie werden innerhalb von 24 Stunden regelmäßig aktualisiert. Unser Angebot verfällt in der Regel nach 5 Tagen.
4. Welche Zahlungsmethoden werden akzeptiert?
Überweisung, PayPal, Alipay, Wechat, Kreditkarte, Western Union, MoneyGram und Escrow werden alle akzeptiert.
Hinweis: Bei einigen Bestellungen können bestimmte Zahlungsmethoden Gebühren verursachen.
5. Wie wird der Versand arrangiert?
Kunden können führende Transportunternehmen wählen, darunter DHL, UPS, FedEx, TNT und Registered Mail. Versicherungen für den Versand sind ebenfalls verfügbar.
Sobald Ihre Bestellung zur Versandabwicklung bereit ist, sendet unser Verkäufer Ihnen eine E-Mail mit dem Versandstatus und der Tracking-Nummer.
Hinweis: Es kann bis zu 24 Stunden dauern, bis die Transportunternehmen die Tracking-Informationen anzeigen. In der Regel dauert der Expressversand 3-5 Tage und der eingeschriebene Versand 25-60 Tage.
6. Wie läuft der Prozess für Rückgabe oder Austausch von BQ21040DBVR?
Alle Waren unterliegen einer Vorabversandkontrolle (PSI), bei der zufällig aus allen Chargen Ihrer Bestellung ausgewählt wird, um eine systematische Überprüfung vor der Versandabwicklung durchzuführen. Wenn es ein Problem mit den BQ21040DBVR gibt, die wir geliefert haben, akzeptieren wir den Austausch oder die Rückgabe der BQ21040DBVR nur, wenn alle unten genannten Bedingungen erfüllt sind:
(1)Zum Beispiel Mängel in der Menge, Lieferung falscher Artikel und offensichtliche äußere Defekte (Bruch und Rost usw.), und wir erkennen solche Probleme an.
(2)Wir werden innerhalb von 90 Tagen nach Lieferung der BQ21040DBVR.
(3)über die oben beschriebenen Mängel informiert.
Der PartNo ist unbenutzt und nur in der originalen ungeöffneten Verpackung:
(1)Zwei Prozesse zur Rückgabe der Produkte
(2)Informieren Sie uns innerhalb von 90 Tagen
7.Erhalten Sie eine Rückgabeautorisierung BQ21040DBVR Pin-Diagramm, BQ21040DBVR Datenblatt?
Wenn Sie einen After-Sales-Service benötigen, zögern Sie bitte nicht, uns zu kontaktieren.
BQ21040DBVR Vergleich
| Bilder |  |
| Teilenr. | BQ21040DBVR |
| Hersteller | Texas Instruments |
| Series | - |
| Package/Case | SOT-23-6 |
| Packaging | Tape & Reel (TR) |
| Product Status | Active |
| Battery Chemistry | Lithium Ion/Polymer |
| Number of Cells | 1 |
| Current - Charging | Constant - Programmable |
| Programmable Features | - |
| Fault Protection | Over Temperature, Over Voltage, Short Circuit |
| Charge Current - Max | 800mA |
| Battery Pack Voltage | 4.2V |
| Voltage - Supply (Max) | 6.45V |
| Interface | USB |
| Operating Temperature | 0°C ~ 125°C (TJ) |
| Grade | - |
| Qualification | - |
| Mounting Type | Surface Mount |
| Supplier Device Package | SOT-23-6 |
