Analog Devices Inc. TMP01ESZ
- Teilenr.:
- TMP01ESZ
- Hersteller:
- Analog Devices Inc.
- Kategorie:
- Thermostate - Halbleiter
- Verpackung:

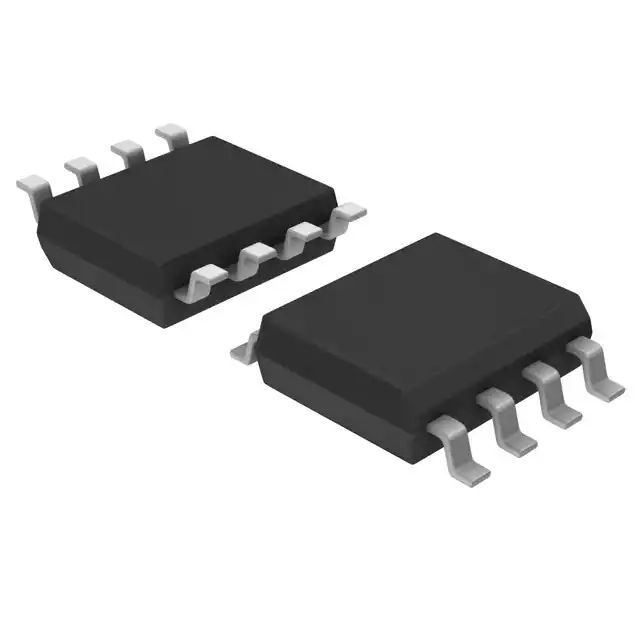

- 8-SOIC (0.154", 3.90mm Width)
- Datenblatt:
-
TMP01ESZ.pdf
- Beschreibung:
- THERMOSTAT PROG ACT HIGH 8SOIC
- Zahlung:
- Versand:
Produktdetails
The TMP01ESZ is a temperature sensor that generates a voltage output proportional to absolute temperature and a control signal from one of two outputs when the device is either above or below a specific temperature range. Both the high/low temperature trip points and hysteresis (overshoot) band are determined by user-selected external resistors. For high volume production, these resistors are available on board.
The TMP01ESZ consists of a band gap voltage reference combined with a pair of matched comparators. The reference provides both a constant 2.5 V output and a voltage proportional to absolute temperature (VPTAT) which has a precise temperature coefficient of 5 mV/K and is 1.49 V (nominal) at 25°C. The comparators compare VPTAT with the externally set tempera-ture trip points and generate an open-collector output signal when one of their respective thresholds has been exceeded.
Hysteresis is also programmed by the external resistor chain and is determined by the total current drawn out of the 2.5 V reference. This current is mirrored and used to generate a hysteresis offset voltage of the appropriate polarity after a comparator has been tripped. The comparators are connected in parallel, which guarantees that there is no hysteresis overlap and eliminates erratic transitions between adjacent trip zones.
The TMP01ESZ utilizes proprietary thin-film resistors in conjunc-tion with production laser trimming to maintain a temperature accuracy of ±1°C (typical) over the rated temperature range, with excellent linearity. The open-collector outputs are capable of sinking 20 mA, enabling the TMP01ESZ to drive control relays directly. Operating from a 5 V supply, quiescent current is only 500 μA (max).
The TMP01ESZ is available in 8-pin mini PDIP, SOIC, and TO-99 packages.
Features
−55°C to +125°C (−67°F to +257°F) operation±1.0°C accuracy over temperature (typ)
Temperature-proportional voltage output
User-programmable temperature trip points
User-programmable hysteresis
20 mA open-collector trip point outputs
TTL/CMOS compatible
\Single-supply operation (4.5 V to 13.2 V)
PDIP, SOIC, and TO-99 packages
APPLICATIONS
Over/under temperature sensor and alarmBoard-level temperature sensing
Temperature controllers
Electronic thermostats
Thermal protection
HVAC systems
Industrial process control
Remote sensors

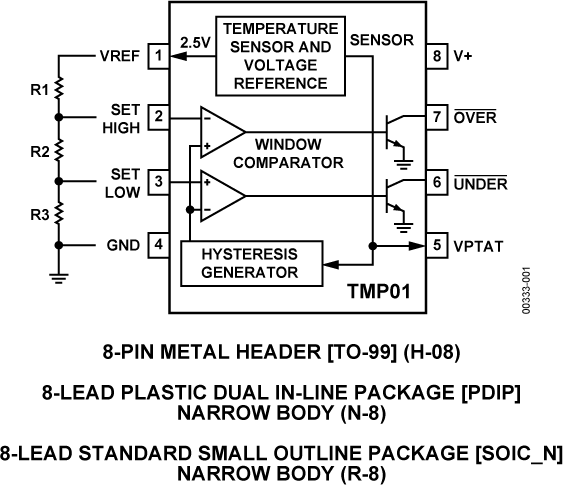

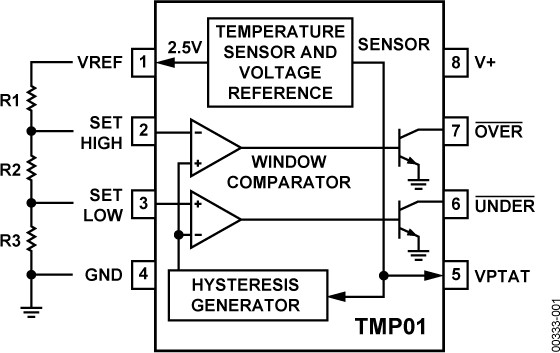

FUNCTIONAL BLOCK DIAGRAM
TMP01ESZ Spezifikationen
- Spezifikationen
- Häufig gestellte Fragen
- Eigenschaften
- Eigenschaftswert
- Hersteller
- Analog Devices Inc.
- Serie:
- -
- Verpackung/Gehäuse:
- 8-SOIC (0.154", 3.90mm Width)
- Verpackung:
- Tube
- Produktstatus:
- Active
- Auslösetemperaturschwelle:
- Cold, Hot
- Schalttemperatur:
- Programmable
- Genauigkeit:
- ±1°C
- Strom – Ausgang (Max):
- 50mA
- Ausgabetyp:
- Open Collector
- Ausgang:
- Active High
- Ausgabefunktion:
- /OverTemp, /UnderTemp
- Wählbare Hysterese:
- Yes
- Funktionen:
- -
- Spannung - Versorgung:
- 4.5 V ~ 13.2 V
- Strom - Versorgung:
- 500µA
- Betriebstemperatur:
- -55°C ~ 125°C
- Montageart:
- Surface Mount
- Klasse:
- -
- Qualifizierung:
- -
- Lieferant Gerätepaket:
- 8-SOIC
- Kategorie:
- Thermostate - Halbleiter
1. Wie bestelle ich TMP01ESZ auf Bomkey (HK) Elektronik GmbH?
Derzeit, Bomkey (HK) Elektronik GmbH bieten wir nur Peer-to-Peer-Bestellabwicklung an. Wenn Sie eine Anfrage (RFQ) einreichen, wird unser professioneller Agent Sie mit den wettbewerbsfähigen Preisen auf dem globalen Markt kontaktieren. Wenn Sie unser Angebot annehmen, wird unser Agent Sie auffordern, die Bestellung abzuschließen..
2. Wie stellt Bomkey (HK) Elektronik GmbH sicher, dass TMP01ESZ vom Originalhersteller oder autorisierten Händlern stammt?
Wir verfügen über ein professionelles und erfahrenes Qualitätskontrollteam, das die TMP01ESZ. Alle Lieferanten müssen unsere Qualifikationsprüfungen bestehen, bevor sie ihre Produkte, einschließlich TMP01ESZ auf Bomkey (HK) Elektronik GmbH; legen wir mehr Wert auf die Kanäle und die Qualität von TMP01ESZ Produkten als jeder andere Kunde. Wir führen strenge Lieferantenaudits durch, sodass Sie mit Vertrauen einkaufen können. .
3. Sind die angezeigten TMP01ESZ Preise und der Lagerbestand korrekt?
Der Preis und der Lagerbestand von TMP01ESZ schwanken häufig und können nicht rechtzeitig aktualisiert werden. Sie werden innerhalb von 24 Stunden regelmäßig aktualisiert. Unser Angebot verfällt in der Regel nach 5 Tagen.
4. Welche Zahlungsmethoden werden akzeptiert?
Überweisung, PayPal, Alipay, Wechat, Kreditkarte, Western Union, MoneyGram und Escrow werden alle akzeptiert.
Hinweis: Bei einigen Bestellungen können bestimmte Zahlungsmethoden Gebühren verursachen.
5. Wie wird der Versand arrangiert?
Kunden können führende Transportunternehmen wählen, darunter DHL, UPS, FedEx, TNT und Registered Mail. Versicherungen für den Versand sind ebenfalls verfügbar.
Sobald Ihre Bestellung zur Versandabwicklung bereit ist, sendet unser Verkäufer Ihnen eine E-Mail mit dem Versandstatus und der Tracking-Nummer.
Hinweis: Es kann bis zu 24 Stunden dauern, bis die Transportunternehmen die Tracking-Informationen anzeigen. In der Regel dauert der Expressversand 3-5 Tage und der eingeschriebene Versand 25-60 Tage.
6. Wie läuft der Prozess für Rückgabe oder Austausch von TMP01ESZ?
Alle Waren unterliegen einer Vorabversandkontrolle (PSI), bei der zufällig aus allen Chargen Ihrer Bestellung ausgewählt wird, um eine systematische Überprüfung vor der Versandabwicklung durchzuführen. Wenn es ein Problem mit den TMP01ESZ gibt, die wir geliefert haben, akzeptieren wir den Austausch oder die Rückgabe der TMP01ESZ nur, wenn alle unten genannten Bedingungen erfüllt sind:
(1)Zum Beispiel Mängel in der Menge, Lieferung falscher Artikel und offensichtliche äußere Defekte (Bruch und Rost usw.), und wir erkennen solche Probleme an.
(2)Wir werden innerhalb von 90 Tagen nach Lieferung der TMP01ESZ.
(3)über die oben beschriebenen Mängel informiert.
Der PartNo ist unbenutzt und nur in der originalen ungeöffneten Verpackung:
(1)Zwei Prozesse zur Rückgabe der Produkte
(2)Informieren Sie uns innerhalb von 90 Tagen
7.Erhalten Sie eine Rückgabeautorisierung TMP01ESZ Pin-Diagramm, TMP01ESZ Datenblatt?
Wenn Sie einen After-Sales-Service benötigen, zögern Sie bitte nicht, uns zu kontaktieren.
TMP01ESZ Vergleich
| Bilder |  |
|
| Teilenr. | TMP01ESZ-REEL | TMP01ESZ |
| Hersteller | Analog Devices Inc. | Analog Devices Inc. |
| Series | - | - |
| Package/Case | 8-SOIC (0.154", 3.90mm Width) | 8-SOIC (0.154", 3.90mm Width) |
| Packaging | Tape & Reel (TR) | Tube |
| Product Status | Active | Active |
| Trip Temperature Threshold | Cold, Hot | Cold, Hot |
| Switching Temperature | Programmable | Programmable |
| Accuracy | ±1°C | ±1°C |
| Current - Output (Max) | 50mA | 50mA |
| Output Type | Open Collector | Open Collector |
| Output | Active High | Active High |
| Output Function | /OverTemp, /UnderTemp | /OverTemp, /UnderTemp |
| Selectable Hysteresis | Yes | Yes |
| Features | - | - |
| Voltage - Supply | 4.5 V ~ 13.2 V | 4.5 V ~ 13.2 V |
| Current - Supply | 500µA | 500µA |
| Operating Temperature | -55°C ~ 125°C | -55°C ~ 125°C |
| Mounting Type | Surface Mount | Surface Mount |
| Grade | - | - |
| Qualification | - | - |
| Supplier Device Package | 8-SOIC | 8-SOIC |
